輸氣管道的清管是在運管道一項必不可少的管道維護作業，其目的主要有四個方面:一是清除管內積液和雜物,減少摩阻損失，提高管道的輸送效率;二是避免低洼處積水;三是掃除管壁的沉積物、腐蝕產物,使其不存在附加的腐蝕電極，減少垢下?lián)p失；四是進行管內檢測和隔離液體作業。

中國西部某管道于2014年12月投產運行，截 至2020年初，該管道自投產來一直未進行清管工作，同時該管道穿越1000m河流段，穿越多座山脈，相對高差300m。

1、該天然氣管道概況

該天然氣管道是一條長距離天然氣輸送管道，全長176km,全線設有12座閥室。該管道走向地勢較為起伏，最大高差300m,具有穿越多、管道距離長、穿越較大河床段的特點。

2、清管器選擇

泡沫清管器一般由聚氨酯模制而成，表面粘接有硬的聚氨酯條或磨料，以提高耐磨性。泡沫清管器依靠擠壓泡沫接觸管壁實現掛刷結蠟和密封，其密封性好，依靠清管器前后壓差，推動清管 器向前運行。它可以通過管徑變化較小的管道而不會被管道中的凹坑卡住或損壞。

心軸清管器的特點是中間有一個心軸，通常在兩端安有兩個橡皮碗,中間安有刮刀或鋼刷,以除去管壁的雜質或污垢。按結構心軸清管器又可分為皮碗清管器、直板清管器、鋼絲刷清管器等。皮碗清管器具有密封性好、耐磨、使用壽命長的優點。直板清管器可雙向使用、清污效果明顯。鋼絲刷清管器可用于清除管道中薄而硬的鐵屑、鈣沉積物等管垢。

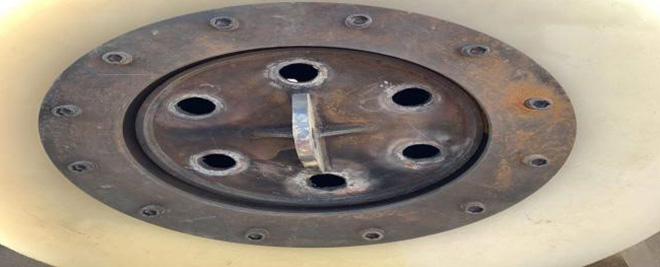

根據管道的情況，本次清管作業選擇使用了泡沫清管器、皮碗清管器、鋼刷清管器和測徑清管器。同時針對本次管道長時間未清理、距離長的特點，在清管器上加工了射流孔來幫助清管器的運行。其功能：1.通過后端氣流打散前端雜質積壓，減少清管器卡堵風險。2.減少清管器前后壓差使得大流量條件下，清管器運行速度過快。如圖所示：

3、清管結果

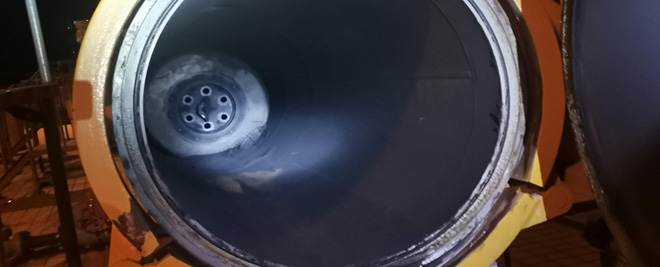

清出黑灰20KG，焊條頭10根，鐵絲架子1個，鋼制雜物1個，施工殘留廢料頭1個，收球結果圖如上圖。
